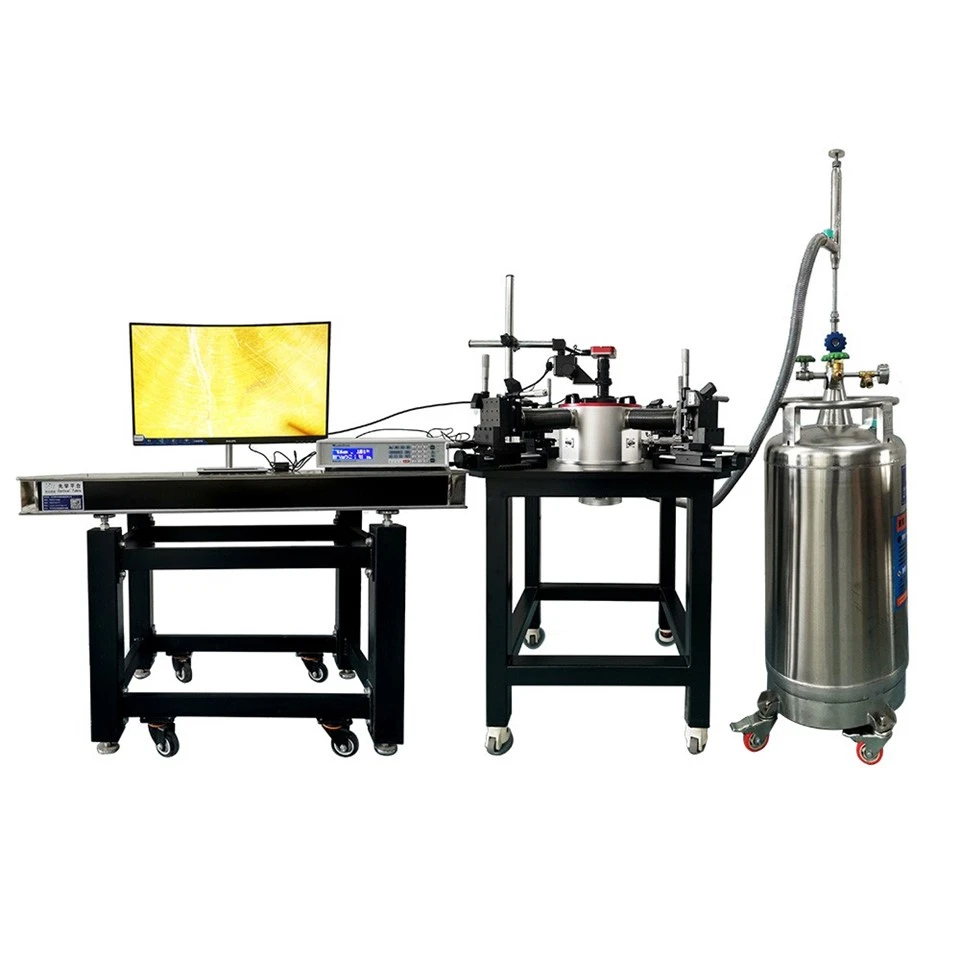

Magnetische veldsondestation



Dit cryogene sondeerstation (optioneel: hoge temperatuur, lage temperatuur, vacuüm, magnetisch veld) is een uiterst nauwkeurig, multifunctioneel experimenteel platform dat is ontworpen voor het testen van de elektrische en magnetische eigenschappen van halfgeleidermaterialen, micro-nano-apparaten, magnetische materialen, spintronische apparaten en aanverwante technische gebieden.





1. Experimenteel platform met hoge precisie: het sondeerstation heeft een sondeerarm met een zeer nauwkeurige verplaatsing, waarmee minuscule monsters nauwkeurig kunnen worden bediend en getest.

2. Multifunctionele configuratie: Afhankelijk van de behoeften van de gebruiker kunnen configuraties voor hoge temperaturen, lage temperaturen, vacuüm, magnetische velden en andere configuraties worden geselecteerd om te voldoen aan de behoeften van verschillende complexe experimentele omgevingen.

3. Magnetisch veld met hoge stabiliteit: Door een zorgvuldig ontworpen magnetisch veldsysteem in combinatie met een zeer nauwkeurige bipolaire constante stroomvoorziening wordt de hoge stabiliteit van het magnetisch veld gegarandeerd.

4. Ontwerp van de verplaatsingsfase: De verplaatsingsfase is uitgerust met een magnetische vloeistofafdichting om een ​​tweedimensionale beweging en 360-gradenrotatie van de monsterfase in horizontale richting te bereiken, en de bediening is flexibel en gemakkelijk.

5. Microscopische observatie: Uitgerust met een uiterst nauwkeurige elektronenmicroscoop kunnen gebruikers gemakkelijk kleine monsters gedetailleerd observeren en bedienen.





Dit sondeerstation wordt veel gebruikt in de halfgeleiderindustrie, micro-elektromechanische systemen, supergeleiding, elektronica, ferro-elektronica, natuurkunde, materiaalkunde en biomedische technologie, waaronder maar niet beperkt tot:

Magnetische prestatietest

Test van de microgolfprestaties

DC, RF-prestatietest

MEMS-prestatietest

Supergeleidende prestatietest

Foto-elektrische prestatietest van nanocircuits, kwantumdots en draden

Chiptest in vacuümomgeving met hoge en lage temperaturen

Materiaaltest

Zaaltest

Test van elektromagnetische transportprestaties, enz.





Om aan de behoeften van verschillende gebruikers te voldoen, bieden wij een reeks optionele accessoires aan, waaronder:

Diverse DC-probes, hoogfrequente probes, actieve probes

Bekabeld CCD- of C-MOS-videobeeldapparaat

Zuignapbewegingsapparaat elektromagneetsysteem/supergeleidend magneetsysteem

Upgrade van 1Mpa positief druksysteem

Optie voor upgrade bij extreem hoge temperaturen

Optie voor upgrade van ultrahoog vacuüm

Verschillende sondebevestigingen

Afgeschermde doos anti-vibratie tafel

Adapter

Stille vacuümpomp, etc.





Hoge- en lagetemperatuur vacuüm magneetveld sonde station
Model	DXTPS1	DXTPS2	DXTPS3
Vacuümgraad	Maximale vacuüm 10-8Pa
Holtemateriaal	Niet-magnetisch roestvrij staal of aluminiumlegering
Bereik van magnetisch veld	2000G bij 50mm	5000G bij 50mm	1T bij 50 mm
Richting van het magnetische veld	horizontaal (kan in verticale richting worden ontworpen volgens de eisen van de gebruiker)
Stroomvoorziening	Bipolaire voeding ± 50A	Bipolaire voeding ± 70A	Bipolaire voeding ± 90A
Stabiliteit van de voeding	50ppm optioneel 10ppm
Koelmodus	Koeling met vloeibaar helium/vloeibare stikstof/gesloten koelcircuit
Temperatuurbereik	5 K-325K optioneel 500K
Temperatuurbereik	65 K-325K optioneel 600K
Resolutie van temperatuurregeling	0.001K temperatuurregelaar gerelateerd
Temperatuurstabiliteit	beter dan 0.1K afhankelijk van de temperatuurregelaar
Temperatuursensor	siliciumdiode/PT 100
Sensoren	Eén monstertafel, één stralingsscherm en één sonde-arm.
Steekproeftabelgrootte (max)	Φ50mm, vlakheid Minder dan of gelijk aan u7m
Voorbeeldtafelbevestigingsmethode	Vacuüm siliconenvet/veerpersen
Voorbeeld tafelmateriaal	verguld zuurstofvrij koper
Microscoop reizen	X, Y-vlak 2*2inch, nauwkeurigheid 1um, Z-asverplaatsing Groter dan of gelijk aan 50,8 mm
Vergroting	16 ~ 100X/20 ~ 4000X
Grootte van het observatievenster van de vacuümkamer	1 duim	1,5 inch	2 duim
Raammaterialen	gesmolten silica (optioneel K9, calciumfluoride, enz.)
Aantal probe-armen	2, 4, 6, 8 optioneel
Sonde-arm reizen	25 mm-25mm-12mm vervangbaar
Mechanische nauwkeurigheid	10um/ 2um/ 1um/ 0,7um
Interface-formulier	Gewone vacuümverbinding/drie coaxiale verbindingen/BNC/SMA, enz.
Sonde diameter	0.51mm
Diameter van de naaldpunt	10um/ 5um/ 1um optioneel
Sondemateriaal	Wolfraam/GGB
Voedingsspanning	AC220V 50Hz/60Hz	AC380V 50Hz% 2f60Hz



Parameterbevestiging vóór aankoop:



Het maximale aantal inches van wafers of apparaten dat getest moet worden; of het nodig is om fragmenten of afzonderlijke chips te testen; de kleinste afzonderlijke chipgrootte;

Hoe hoog zijn de mechanische precisievereisten van het sondeerstation;

De elektrodegrootte van het spotmeetmonster; 100 μm * 100 μm of 60 μm * 60 μm pad, of de mini-pad gemaakt door FIB, of het metalen circuit in de IC;

Voor puntmetingen zijn maximaal meerdere sondes tegelijk nodig;

Of de test met de sondekaart zal worden gebruikt;

Hoeveel is de minimale resolutie die nodig is voor de optische microscoop;

Is het in termen van microscopie noodzakelijk om een ​​polarisator toe te voegen voor LC-vloeibaarkristal-hotspotdetectie?

Of de huidige vereiste 100fa of lager bereikt tijdens de probe spot test! Moet de lage capaciteitsvereiste 0,1 pf zijn; Of er een radiofrequentievereiste is;

Wat zijn de aangesloten testinstrumentinterfaces;

Of er verwarming of koeling nodig is bij het testen van de omgeving! Of er een gesloten holte nodig is;

Hoe zit het met de lekkagevereisten van Chuck? Moet u een laagohmige chuck toevoegen?

Of een schokbestendige tafel nodig is;

Als je een schokbestendige tafel toevoegt, is er geen perslucht nodig.



Meer foto's van het Cryogene Probe Station







Wij erkennen ten zeerste de sleutelrol van logistiek bij het verbeteren van de winkelervaring, dus wij zetten ons in om efficiënte, veilige en betrouwbare logistieke en transportnetwerken op maat voor u te ontwerpen. Wij hebben langdurige en krachtige partnerschappen opgezet met veel bekende logistieke dienstverleners om ervoor te zorgen dat uw producten tijdig en veilig uw bestemming bereiken. Daarnaast bieden wij een uitgebreide trackingservice waarmee u de transportstatus van het product kunt begrijpen. Wij geven prioriteit aan klanten, streven er voortdurend naar om de servicekwaliteit te verbeteren en streven ernaar om u een uitstekende winkelervaring te bieden.





Vraag 1: Wat zijn de kenmerken van hoge- en lagetemperatuur-vacuümsondes voor micro-observatie- en beeldvormingsmogelijkheden?

Antwoord:

1. Hoge resolutie: De probe desk is uitgerust met een hoge resolutie microscoopsysteem dat het uiterlijk en de structuur van het oppervlak van het monster in real time kan observeren. Dit is essentieel voor de uiterlijke kenmerken, defectanalyse en materiaalrepresentatie van onderzoeksapparaten.

2. Imaging-mogelijkheden: Microscoopsystemen hebben doorgaans een verscheidenheid aan imaging-modi, zoals optische imaging, elektronische imaging, etc., om te voldoen aan verschillende monsters en experimentele behoeften. Deze imaging-patronen kunnen rijke beeldinformatie bieden en onderzoekers helpen de aard van het monster te begrijpen.





Vraag 2: Wat zijn de functies van software voor gegevensverzameling en -analyse in hoge- en lagetemperatuurvacuümsondes?

Antwoord:

1. Realtime verzamelen: De probe desk moet worden uitgerust met geavanceerde software voor het verzamelen en analyseren van gegevens om realtime elektrische, micro- en materiaalanalysegegevens te kunnen verzamelen.

2. Verwerking en analyse: Gegevensverzamelingssoftware heeft doorgaans meerdere functies voor gegevensverwerking en -analyse, zoals beeldverwerking, gegevensaanpassing en driedimensionale reconstructie.





Vraag 3: Wat zijn de kenmerken van hoge- en lagetemperatuur-vacuümsondes in termen van micro-observatie- en beeldvormingsmogelijkheden?

Antwoord:

Hoge resolutie: De probe desk is uitgerust met een hoge resolutie microscoopsysteem dat het uiterlijk en de structuur van het oppervlak van het monster in real time kan observeren. Dit is essentieel voor de uiterlijke kenmerken, defectanalyse en materiaalrepresentatie van onderzoeksapparaten.

Beeldvormingsmogelijkheden: Microscoopsystemen beschikken doorgaans over diverse beeldvormingsmodi, zoals optische beeldvorming, elektronische beeldvorming, etc., om aan verschillende monsters en experimentele behoeften te voldoen.
