Ingangskanaal
Met de analoge voorversterker met lage ruis kan de signaalinvoer van DXA-004 worden omgeschakeld om te werken in de single-ended of differentiële spanningsmodus, en de invoerruis is 6 nV/√Hz@100 kHz. De ingangsimpedantie is 50 Ω of 10 MΩ en de volledige ingangsspanningsgevoeligheid varieert van 1 nV tot 1V. Twee lijnfilters (50/60 Hz en 100/120 Hz) zijn ontworpen om lijngerelateerde interferentie te elimineren. De programmeerbare versterkingsversterker is voorzien om de dynamische reserve van het systeem aan te passen op basis van de grootte van het ingangssignaal, zodat DXA-004 een inherent grote dynamische reserve heeft tot 120 dB. De bemonsteringsfrequentie van 250 MSPS wordt bepaald door een precisie 14-bit A/D-converter en een specifiek filter is ontworpen om aliasing te voorkomen.
Referentiekanaal
Om het referentiesignaal voor DXA{{0}} te leveren, kan een extern toegepaste sinusgolf of vierkante golf, of een eigen intern gesynthetiseerde referentiebron worden gebruikt. Wanneer het instrument is ingesteld op de interne referentiemodus, worden de interne precisiegestabiliseerde oscillator en het digitale gesynthetiseerde algoritme gebruikt om sinusgolfuitvoer te genereren die het ingangssignaal vermenigvuldigt, er is vrijwel geen referentiefaseruis bij het kiezen van de interne referentiemodus. Door gebruik te maken van de digitale faseverschuivingstechniek, kan de referentiesignaalfase worden aangepast met een resolutie van 0,001 graden. De interne referentiemodus kan werken op een vaste frequentie van 1 mHz tot 60 MHz. Bovendien is de externe referentie ook van toepassing op DXA-004, inclusief het sinusgolfreferentiesignaal en het TTL-logica-referentiesignaal. De stijgende en dalende rand van het externe referentiesignaal worden toegepast om de interne fasevergrendelingslus (PLL) te activeren. Op basis van de frequentie van het referentiesignaal kan harmonische detectie worden uitgevoerd door DXA-004. De maximale frequentie van de meetbare harmonischen bedraagt 32767 keer de basisfrequentie en is ook lager dan de maximale operationele frequentie van 60 MHz.
Digitale demodulator en uitgangsfilter
The key component of the DXA-004 is the digital demodulator. Compared to traditional analog lock-in amplifiers, the DXA-004's internal digital demodulator effectively rejects the measurement errors caused by DC drift and offset. In addition, by optimizing the multiplication of the internal coherent signal of the digital demodulator, the calculation error is minimized so that the instrument can accurately detect the input weak signal. Time constants of the output low-pass filter from 30 ns to 4.4 ks can be selected with a choice of 6,12, 18, 24, 30, 36, 42 and 48 dB/oct roll off. This low-pass digital filter is implemented using a high performance digital filter with a sample rate of 250 MHz. The digital demodulation and the low-pass filter used in DXA-004 guarantee a high dynamic reserve (>120dB) en nauwkeurige fase (absolute fasefout<1 deg). Moreover, when the frequency of the input signal is lower than 200 Hz, A synchronous filter can be used to eliminate the harmonic influence of the reference signal, ensuring that DXA-004 can detect a low frequency signal quickly and effectively.
Weergave

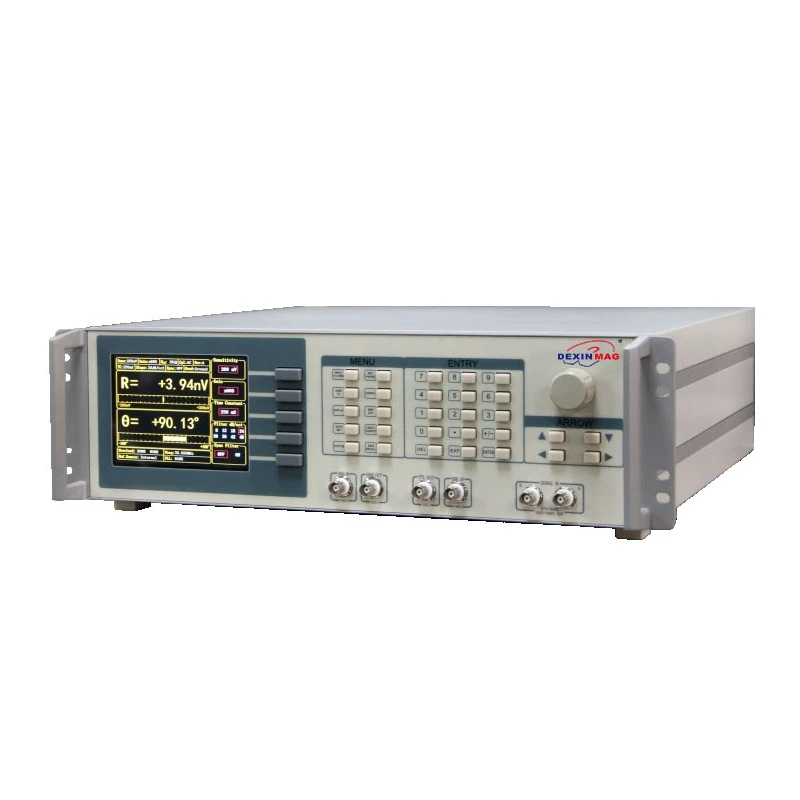

DXA-004 heeft een 5.6-inch 640 x 480 kleuren TFT-LCD. De meetresultaten van DXA-004, zoals X, Y, R en θ, worden weergegeven in numerieke vorm en staafdiagram op het display. In XY-diagram toont DXA-004 de trend van meetresultaten in de loop van de tijd en controleert de waarde met behulp van een draaiknopcursor.

Bediening op afstand
Gebruikers kunnen een pc gebruiken om DXA-004 te besturen via communicatie-interfaces, inclusief het instellen van de parameters en het lezen van de meetgegevens. DXA-004 is uitgerust met een gratis LabVIEW-programma, wat het eenvoudig maakt om het te gebruiken in complexe wetenschappelijke experimenten.
Signaalkanaal
| Spanningsingangsmodus | Enkelvoudig of differentieel |
| Volledige gevoeligheid | 1 nV tot 1 V in een 1-2-5 reeks |
| Impedantie | |
| Spanning | 50 Ω // 5pF of 10 MΩ // 5pF, AC of DC gekoppeld |
| C.M.R.R | >70 dB tot 100 Hz |
| >50 dB tot 100 kHz | |
| Dynamische reserve | >120dB |
| Nauwkeurigheid verkrijgen | 0.5% type(<1MHz), 3% max |
| Spanningsruis | |
| 14 nV/√Hz bij 997 Hz | |
| 6nV/√Hz bij 99,99 kHz | |
| Lijnfilters | 50/60 Hz en 100/120 Hz |
| Aarding | BNC-afscherming kan worden geaard of zwevend via 10 kΩ naar aarde |
Referentiekanaal
| Invoer | |
| Frequentiebereik | 1 MHz tot 60 MHz |
| Referentie-invoer | TTL of Sinus |
| Ingangsimpedantie | 1 MΩ |
| Vierkant referentieniveau | VIH>3V, VIL<0.5V |
| Sinus referentie signaal | >1Hz |
| >400 mVpp | |
| Fase | |
| Oplossing | 0.001 graden |
| Absolute fasefout | <1° |
| Relatieve fasefout | <1 mdeg |
| Fase ruis | |
| Interne ref. Gesynthetiseerd,<0.0001 deg at1 kHz | |
| Externe ref. 0.001 graden bij 1 kHz (100 ms tijdconstante, 12 dB/oct) | |
| Afdrijven | |
| <0.01 deg/℃ below 100 kHz | |
| <0.1 deg/℃ above 100 kHz | |
| Harmonische detectie | 2F, 3F, …nF tot 60 MHz (n<32,767) |
| Acquisitietijd | |
| Interne Ref. Onmiddellijke acquisitie | |
| Externe ref. (2 cycli + 5 ms) of 40 ms, afhankelijk van welke het grootst is | |
| Demodulator | |
| Stabiliteit | |
| Digitale uitgangen | geen nulverloop op alle sets |
| Weergave | geen nulverloop op alle sets |
| Analoge uitgangen | <5 ppm/℃ for all dynamic reserve settings |
| Harmonische afwijzing | -90 dB |
| Tijdconstanten | 30 ns tot 4,4 ks (6,12,18,24,30,36,42,48 dB/oct roll-off) |
| Synchrone filters | Beschikbaar onder 200 Hz (18,24,30,36,42,48 dB/oct roll off) |
Interne oscillator
| Frequentie | Bereik 1 mHz tot 60 MHz |
| Nauwkeurigheid | 2 ppm + 10 µHz |
| Oplossing | 1 MHz |
| Vervorming | -80 dBc (f<10 kHz),-60 dBc (f>1 MHz) |
| Amplitude | 1uVrms tot 1 Vrms (resolutie: 1 uVrms) |
| Nauwkeurigheid | 0.50% |
| Stabiliteit | 50 ppm/graad |
| Sinusuitgangen | |
| Sinussignaal, uitgangsimpedantie 50 Ω | |
| TTL-uitgangen | 5V TTL/CMOS-niveau, uitgangsimpedantie 50Ω |
Weergave
| Scherm | 5,6 inch, 640×480 TFT-scherm |
| Schermformaat | Enkel of dubbel display |
| Weergavehoeveelheden | Elk display toont één spoor, |
| sporen kunnen worden gedefinieerd als X,Y,R,θ | |
| Weergavetypen | Numerieke vorm, staafdiagram |
AUX-ingangen en -uitgangen
| AUX-ingangen | |
| Functie | 4 kanaals ingangen |
| Amplitude | ±10 V,1 mV resolutieverhouding |
| Impedantie | 1 MΩ |
| AUX/CH-uitgangen | |
| Functie | 4 kanaaluitgangen |
| Amplitude | ±10 V,0,1 mV resolutieverhouding |
| Aandrijfstroom | Maximaal 30mA |
Interfaces
USB2.0 , RS-232(DB-9) en 1000Mbps Enthernet
Algemeen
| Energiebehoeften | |
| Spanning | 220~240 V wisselstroom |
| 100~120 VAC (optioneel) | |
| Frequentie | 50/60Hz |
| Stroom | 60 W |
| Afwijzing van de voeding | 70dB bij 1MHz |
| Gewicht | 12KG |
| Dimensies | |
| Breedte | 448mm |
| Diepte | 513mm |
| Hoogte | |
| Met voeten | 148mm |
Bezorgen, verzenden en serveren
Wij bieden een verscheidenheid aan verzendopties, waaronder zee-, lucht- en expreslevering, om te voldoen aan de uiteenlopende behoeften van onze klanten. Ons doel is om efficiënte en betaalbare verzendoplossingen te bieden die voldoen aan hun specifieke vereisten. Naast onze veelzijdige verzendservices leggen we sterk de nadruk op het leveren van uitstekende klantenservice. Ons toegewijde team is toegewijd om u op de hoogte te houden en assistentie te bieden tijdens het verzendproces.



FAQ
1. Wat is een lock-in versterker?
Antwoord: Een lock-in versterker is een nauwkeurig elektronisch instrument dat wordt gebruikt om specifieke frequentiecomponenten in een signaal te meten en te versterken. Door fasevergrendeling met het ingangssignaal kan het nauwkeurig zwakke signalen extraheren die begraven liggen in de ruisachtergrond. Lock-in versterkers worden vaak gebruikt in experimenteel onderzoek en nauwkeurige metingen op gebieden zoals optica, elektronica en magnetisme.
2. Hoe werkt een lock-in versterker?
Antwoord: Het basisprincipe van een lock-in versterker is om het te meten signaal fase-synchroon te vergrendelen met een referentie signaal, en na filtering, versterking, etc., geeft het een signaal af waarin zowel amplitude- als fase-informatie is gemeten. Deze methode extraheert effectief zwakke signalen, onderdrukt achtergrondruis en verbetert de meetgevoeligheid en nauwkeurigheid.
3. Wat zijn de toepassingsgebieden van lock-in versterkers?
Antwoord: Lock-in versterkers worden veel gebruikt in wetenschappelijk onderzoek, industriële productie en precisie-instrumentatie. In optische experimenten worden lock-in versterkers gebruikt om optische interferentie, optische verstrooiing en andere verschijnselen te meten; in de elektronica worden ze gebruikt om zwakke signalen en ruisinterferentie te detecteren; in het biomedische veld worden ze gebruikt voor de controle en bewaking van behandelingsapparaten, enzovoort. Over het algemeen spelen lock-in versterkers een belangrijke rol bij het verbeteren van de nauwkeurigheid van signaalmetingen en ruisonderdrukking.
